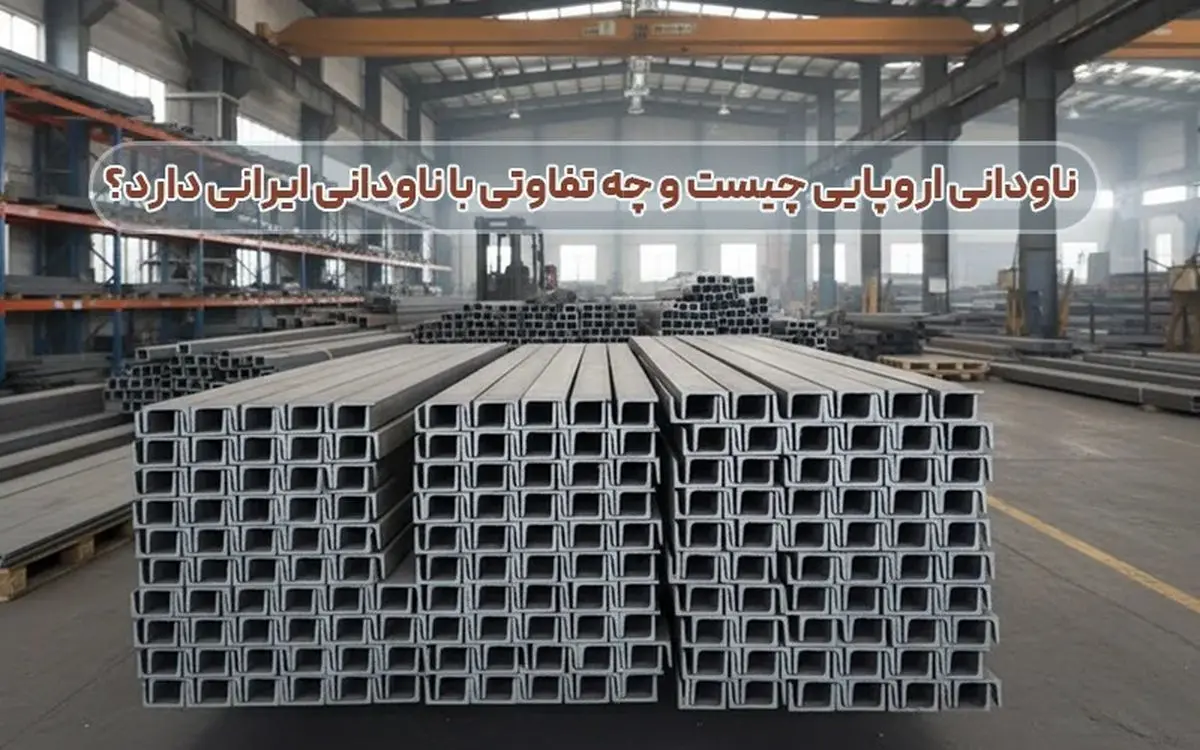

ناودانی اروپایی چیست و چه تفاوتی با ناودانی ایرانی دارد؟

ناودانی، به عنوان نوعی پروفیل باز با سطح مقطع U شکل، یکی از مقاطع فولادی پرکاربرد در سازه‌های فلزی و بتنی است. در بازار تأمین و توزیع مقاطع فولادی، دو دسته اصلی از ناودانی‌ها، یعنی ناودانی اروپایی (سنگین) و ناودانی ایرانی (سبک) بیشترین کاربرد را دارند و انتخابی استراتژیک برای مهندسان و پیمانکاران محسوب می‌شوند. انتخاب نوع مناسب از این مقطع، نه تنها بر عملکرد فنی سازه اثر می‌گذارد، بلکه مستقیماً بهای تمام شده مسکن را تحت تأثیر قرار می‌دهد. این گزارش تحلیلی، با هدف ارائه منبعی جامع برای مهندسان، سازندگان و فعالان بازار فولاد، به تشریح ماهیت فنی ناودانی اروپایی و تفاوت‌های بنیادین آن با ناودانی ایرانی پرداخته و تأثیرات انتخاب هر یک را بر مدیریت هزینه و کیفیت ساخت‌وساز واکاوی می‌کند. همراه ما باشید.

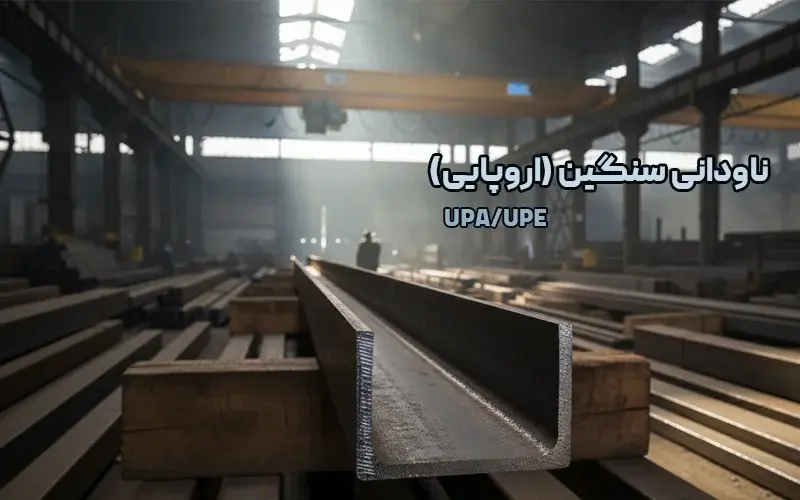

ناودانی اروپایی چیست؟ معرفی انواع ناودانی UNP ،UPA و UPE

ناودانی اروپایی (European Channel) UNP: عنوانی است که به مقاطع U شکل که کاملاً مطابق با استانداردهای سخت‌گیرانه اروپا ساخته می‌شوند، اطلاق می‌گردد. این نوع ناودانی در بازار با نام UNP (U Normal Profile) شناخته می شود که رایج‌ترین و معروف ترین نوع ناودانی سنگین اروپایی است. مشخصه اصلی آن، بال‌های شیب‌دار یا مخروطی است که ضخامت آن‌ها از محل اتصال به جان (Web)، به سمت لبه‌ها کاهش می‌یابد.

ناودانی اروپایی UPE (U Parallel Flange): این نوع ناودانی که نسل جدیدتر از این مقاطع محسوب می‌شود، دارای بال‌های موازی با ضخامت یکنواخت است. این طراحی، نصب و اتصال را برای برخی روش‌های مهندسی، ساده‌تر می‌سازد.

ناودانی ایرانی UPA (U Parallel Angles profile): یکی از انواع پروفیل‌های U شکل است که بر اساس استانداردهای بین‌المللی و اروپایی تولید می‌شود و از نظر مشخصات هندسی، شباهت زیادی به ناودانی‌های با بال موازی (UPE) دارد. UPA به دلیل ساختار دقیق و انطباق با معیارهای استاندارد، استحکام مکانیکی بالایی را ارائه می‌دهد و در پروژه‌های صنعتی، ساخت خرپاهای دقیق و مواردی که نیاز به اتصالات دقیق و مهاربندی با کیفیت وجود دارد، کاربرد فراوان دارد. این مقطع، به دلیل وزن بالاتر نسبت به ناودانی‌های سبک داخلی، معمولاً قیمت بیشتری داشته و انتخاب آن بر اساس الزامات مهندسی و نیازهای پروژه تعیین می‌شود.

برای مشاهده بروزترین قیمت ناودانی اینجا کلیک کنید.



استانداردهای اروپایی (DIN 1026) و ویژگی‌های آن

ناودانی‌های اروپایی معمولاً تحت استاندارد DIN-1026 و معیارهای اتحادیه اروپا (EN) تولید می‌شوند. این استانداردها، الزامات سخت‌گیرانه‌ای را برای ترکیب شیمیایی فولاد، تلرانس‌های ابعادی و مهم‌تر از همه، وزن مخصوص مقطع تعیین می‌کنند.

مهم ترین ویژگی‌های ناودانی اروپایی عبارتند از:

• انطباق با اشتال: وزن یک شاخه ناودانی اروپایی، دقیقاً مطابق با ارقام درج شده در جدول اشتال (جدول مرجع وزن و ابعاد مقاطع فولادی) است. این دقت در وزن، به معنای تضمین حجم فولاد به‌کار رفته و در نتیجه، میزان مقاومت مورد نیاز است.
• استحکام مکانیکی بالا: به دلیل وزن بیشتر و ضخامت بالاتر جان و بال، این مقاطع توانایی تحمل بارهای محوری، برشی و خمشی بسیار بیشتری نسبت به نمونه‌های سبک‌تر دارند.
• کیفیت متریال: فولاد به‌ کار رفته در این ناودانی‌ها، غالباً دارای گریدها و آنالیزهای شیمیایی مشخصی است که تضمین‌کننده جوش‌پذیری و عملکرد مکانیکی در شرایط سخت محیطی و بارهای دینامیک است.

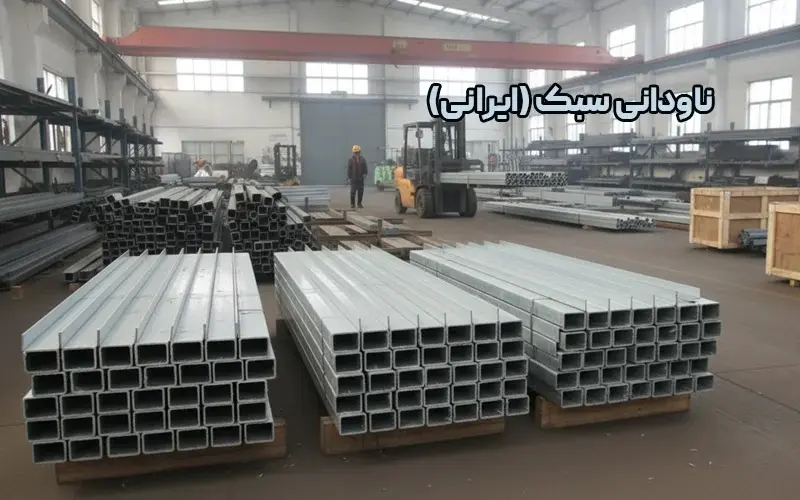

ناودانی ایرانی چیست؟ انواع داخلی (سبک / هموزن)

ناودانی‌های ایرانی معمولاً بر اساس روش تولید، شکل بال‌ها و استاندارد ساخت به چند دسته اصلی تقسیم می‌شوند که عبارتند از:

• ناودانی فابریک که مستقیماً از شمش فولادی و به روش نورد گرم تولید می‌شود. سطح یکنواخت‌ و مقاومت بالاتری دارد. معمولاً مطابق با استاندارد INP یا UNP  تولید می‌شود.
• ناودانی پرسی به روش نورد سرد و از برش ورق فولادی و خم‌کاری آن به شکل U ساخته می‌شود. وزن سبک‌تری دارد و بیشتر در سازه‌های سبک و برای کاربردهای صنعتی مورد استفاده قرار می گیرد.
• ناودانی سبک ایرانی معمولا ضخامت و وزن کمتری نسبت به نوع سنگین دارد و برای ساخت چارچوب‌ها، قفسه‌ها و سازه‌های غیرباربر استفاده می‌شود.

استاندارد ملی 4477 و تولید کارخانه‌ها

تولید ناودانی در ایران تحت نظارت استاندارد ملی شماره 4477 صورت می‌گیرد. این استاندارد ملی، از استاندارد روسی GOST 8240 الهام گرفته و در آن مشخصات فنی ناودانی‌های سبک و سنگین ذکر شده است. با این حال، در عمل، اغلب ناودانی‌های سبک ایرانی، برای کاربردهای عمومی و سازه‌هایی که باربری بحرانی ندارند، مورد استفاده قرار می‌گیرند.

تفاوت‌های کلیدی ناودانی اروپایی و ایرانی

تمایز بین این دو نوع ناودانی، به تفاوت‌های بنیادین در طراحی، وزن و بهای تمام‌شده باز می‌گردد که تأثیر مستقیمی بر اقتصاد یک پروژه ساختمانی دارد. در ادامه ناودانی ایرانی و اروپایی از جنبه های مختلف با یکدیگر مورد مقایسه قرار گرفته اند.

وزن، ابعاد و شکل بال‌های ناودانی

مهم‌ترین تفاوت ناودانی‌ها در وزن و ابعاد آن‌ها خلاصه می‌شود:

 ناودانی اروپایی به دلیل وزن بیشتر به ازای هر متر، بهای بالاتری دارد و در عوض استحکام بالاتری را نیز تضمین می‌کند.

استحکام، کیفیت و قیمت (ناودانی وارداتی در مقایسه با تولید داخل)

کیفیت فولاد، دقت ابعادی و میزان مقاومت، عواملی هستند که رابطه مستقیمی با قیمت ناودانی دارند.

• استحکام و کیفیت: ناودانی اروپایی به دلیل انطباق کامل با جداول فنی و استفاده از فولاد با کیفیت و گرید بالا، ضریب اطمینان بالاتری در برابر گسیختگی و خمش در تنش‌های بالا دارد. در مقابل، نوع سبک ایرانی، اگرچه برای کاربردهای عمومی و سازه‌های کم تنش مناسب است، اما برای بارهای بحرانی نیازمند محاسبات دقیق‌تر و اعمال ضریب اطمینان بیشتری است.
• قیمت و توجیه اقتصادی: قیمت ناودانی اروپایی، به دلیل اینکه وارداتی است و نوسانات ارزی بر قیمت آن تاثیر می گذارد، همچنین وزن بالاتری دارد، به مراتب از نوع سبک ایرانی بالاتر است. انتخاب ناودانی اروپایی، تنها در پروژه‌هایی توجیه اقتصادی دارد که در آن، کاهش وزن و ابعاد مقطع در طراحی، به دلیل استحکام بالاتر، منجر به صرفه‌جویی کلی در سازه شود.

کاربردهای ناودانی اروپایی در مقایسه با نوع ایرانی آن در پروژه‌ها

انتخاب میان این دو نوع ناودانی، مستلزم ارزیابی دقیق نوع پروژه و بارهای وارده است. اما در کل ناودانی اروپایی بیشترین کاربرد را در صنعت و ناودانی ایرانی بیشتر در ساختمان های عمومی مورد استفاده قرار می گیرد.

• ناودانی اروپایی (سنگین): کاربرد اصلی این مقطع در حوزه‌هایی است که نیاز به مقاومت حداکثری و استانداردهای سخت‌گیرانه وجود دارد. از جمله:
  • ساختمان‌سازی با دهانه‌های بزرگ و خرپاهای سنگین: به عنوان اعضای اصلی در ساخت خرپاهای سقف، پل‌ها و مهاربندهای اصلی.
  • صنعت و زیرساخت: ساخت ماشین‌آلات سنگین، ریل‌های انتقال، دکل‌های مخابراتی و حائل‌ها در محیط‌های صنعتی.
• ناودانی ایرانی (سبک): کاربرد این ناودانی‌ها به طور گسترده در پروژه‌های عمومی و بخش‌های کم‌تنش ساختمان مشاهده می‌شود:
  • وال‌پست (مهار دیوار): به عنوان ستونک‌های عمودی و افقی برای مهار دیوارهای غیرسازه‌ای در برابر زلزله.
  • چارچوب درب و پنجره: ساخت قاب‌های فلزی مستحکم برای نصب درب و پنجره.
  • سازه‌های سبک و غیرسازه‌ای: ساخت بادبندهای فرعی، سقف‌های سبک و تأسیسات مکانیکی.

مهم ترین نکات خرید ناودانی با بهترین قیمت

تصمیم‌گیری برای خرید ناودانی باید با درک کامل از نیازهای فنی پروژه و تحلیل هزینه‌های اقتصادی صورت گیرد. برای این منظور، توجه به نکات زیر ضروری است:

بررسی اصالت کالا، انتخاب تأمین‌کننده معتبر و خرید در زمان مناسب

1. اصالت و استاندارد: هنگام خرید، به ویژه برای ناودانی اروپایی، بررسی گواهینامه‌های استاندارد و مطابقت وزن با جدول اشتال امری ضروری است. در مورد ناودانی ایرانی، مشخصات فنی کارخانه تولیدکننده باید با نیاز پروژه مطابقت داشته باشد.
2. تأمین‌کننده معتبر: انتخاب یک تأمین‌کننده قابل اعتماد، که سوابق مشخص و موفقی در تأمین مقاطع فولادی با کیفیت داشته باشد، ریسک تأمین محصولات تقلبی یا غیراستاندارد را کاهش می‌دهد. اعتبار تأمین‌کننده، مستقیماً بر تضمین کیفیت و اصالت، قیمت محصولات ارائه شده اثرگذار است.
3. زمان مناسب خرید: بازار فولاد ایران، تحت تأثیر شدید نوسانات ارزی، قیمت‌های جهانی و سیاست‌های داخلی قرار دارد. رصد مداوم روند قیمت ناودانی و پیش‌بینی زمان افزایش یا کاهش تقاضا (فصول ساخت‌ و ساز)، می‌تواند به خرید در بهینه‌ترین زمان ممکن و صرفه‌جویی در هزینه‌ها منجر شود.

انتخاب هوشمندانه مقطع فولادی، زیربنای یک ساخت‌وساز موفق و اقتصادی است. در مورد ناودانی اروپایی و تفاوت های آن با ناودانی ایرانی، پاسخ نه تنها در استاندارد DIN یا GOST، بلکه در میزان نیاز پروژه به تحمل بار و مدیریت هزینه‌های تأمین خلاصه می‌شود. در حالی که ناودانی اروپایی برتری فنی و کیفی را به ارمغان می‌آورد، ناودانی ایرانی با توجیه اقتصادی، در بسیاری از کاربردهای عمومی بازار مسکن، یک گزینه منطقی و مقرون به صرفه است. رصد دائم قیمت ناودانی و تحلیل دقیق مشخصات فنی محصول قبل از خرید، ضروری‌ترین گام برای کنترل هزینه‌های ساختمانی و جلوگیری از انتقال تورم مقاطع فولادی به مصرف‌کننده نهایی در بازار مسکن است.

سوالات متداول

1) آیا می‌توان ناودانی ایرانی را جایگزین ناودانی اروپایی کرد؟

در برخی کاربردهای سبک و فرعی، بله. اما در سازه‌های اصلی و مقیاس بزرگ، مثل خرپاهای با دهانه بزرگ و اعضایی که باربری زیادی دارند، جایگزینی ناودانی سنگین اروپایی با ناودانی سبک ایرانی، بدون انجام محاسبات دقیق مهندسی و اعمال ضریب اطمینان بسیار بالا، توصیه نمی‌شود.

2) مهم‌ترین عامل در تعیین قیمت ناودانی چیست؟

در میان مشخصات فنی این محصول، وزن ناودانی اصلی ترین فاکتور تعیین کننده قیمت است. نرخ ارز (دلار) و قیمت جهانی شمش فولادی نیز جز عوامل تعیین‌کننده اصلی قیمت هستند که نوسانات قیمت روز ناودانی را رقم می‌زنند.

UNP (3 و UPE چه تفاوتی دارند؟

هر دو نوع ناودانی طبق استانداردهای اروپایی تولید شده اند، اما UNP دارای بال‌های شیب‌دار (مخروطی) و سنگین وزن است که به عنوان ناودانی اروپایی شناخته می شود، در حالی که UPE دارای بال‌های موازی با ضخامت ثابت است.

4) ناودانی در ساختمان‌سازی بیشتر در چه بخش‌هایی استفاده می‌شود؟

اصلی ترین کاربردهای ناودانی در ساخت خرپا برای سقف و سازه، استفاده به عنوان وال‌پست (مهارجانبی دیوار)، ساخت بادبند و ساخت چارچوب‌های فلزی برای درب و پنجره است.
