معرفی کامل انواع گیربکس حلزونی

بررسی‌ها نشان می‌دهد، انواع گیربکس حلزونی به‌دلیل طراحی فشرده، صدای کم و دوام بالا در صنایعی مانند بسته‌بندی، کشاورزی، آسانسورسازی و ماشین‌آلات سنگین کاربرد گسترده‌ای دارند. این گیربکس‌ها از دو بخش اصلی ماردون و چرخ‌دنده حلزونی تشکیل شده‌اند و با قرارگیری در زاویه ۹۰ درجه، امکان کاهش دور و افزایش گشتاور را فراهم می‌کنند.

مدل‌های مختلفی از گیربکس حلزونی شامل MVF، FC، VF و ترکیبی تولید می‌شود که هرکدام مزایایی مانند راندمان بالا، گشتاور زیاد یا نصب آسان دارند. جزئیات بیشتر درباره ویژگی‌ها و کاربردهای هر مدل در ادامه بررسی شده است.

گیربکس حلزونی چیست؟

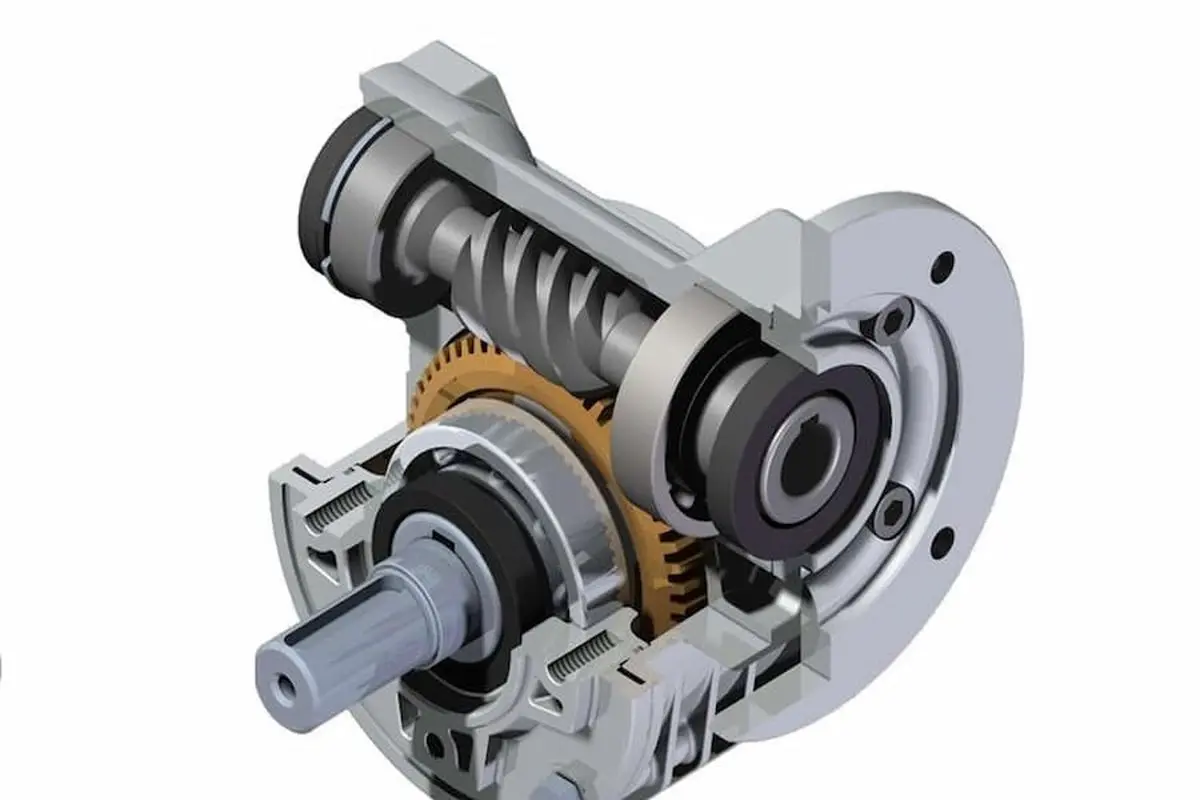

گیربکس حلزونی از دو بخش اصلی ماردون (Worm) که شکلی شبیه به پیچ دارد و چرخ‌دنده حلزونی (Worm Wheel) تشکیل شده است. قرارگیری این دو قطعه در زاویه 90 درجه موجب می‌شود تا توان و گشتاور با راندمانی مناسب و قابل قبول منتقل شود. تفاوت اصلی گیربکس حلزونی با دیگر انواع گیربکس صنعتی، در نحوه درگیرشدن دندانه‌هاست.

اشغال فضای کم، صدای بسیار پایین، طول عمر بالا و انتقال گشتاور با زاویه قائم از ویژگی‌های کلیدی گیربکس‌های حلزونی هستند. به‌دلیل همین مزایاست که از انواع گیربکس حلزونی در آسانسورسازی و ماشین‌آلات سنگین استفاده می‌کنند.

انواع گیربکس حلزونی

گیربکس‌های حلزونی متناسب با نیازهای مختلف صنعتی، در طرح‌ها و مدل‌های متعددی در بازار موجود هستند. به گزارش فروشگاه نامیک سنتر، هریک از انواع گیربکس‌های حلزونی دارای ویژگی‌ها و مزایای خاصی هستند که در زمان انتخاب و خرید گیربکس حلزونی باید مورد توجه قرار گیرند. در ادامه انواع این گیربکس‌ها معرفی می‌شوند.

گیربکس حلزونی کتابی (MVF)

گیربکس حلزونی MVF با برخورداری از فلنچ اتصال و هالوشافت در بخش ورودی، نصب سریع و بدون پیچیدگی دارد. این مدل به‌دلیل طراحی فشرده، فضای کمی اشغال می‌کند و به‌عنوان گزینه‌ای کارآمد در تجهیزات بسته‌بندی، صنایع کشاورزی، تنورهای نانوایی، ماشین‌آلات سبک و آسانسورها مورد استفاده قرار می‌گیرد. همچنین ارائه گشتاور متوسط، از ویژگی‌های شاخص این محصول به‌شمار می‌رود.

گیربکس حلزونی FC

گیربکس حلزونی مدل FC به‌عنوان یکی از مدل‌های پربازده این سری شناخته می‌شود و راندمانی تا حدود ۹۸ درصد دارد. بازدهی بالای آن باعث شده است تا بهترین گزینه برای کاربردهایی باشد که به کاهش دور دقیق و افزایش گشتاور نیاز دارند. از این نوع گیربکس معمولا در سیستم‌های انتقال سنگین، دستگاه‌هایی با ساعات کار طولانی و صنایع فولادی استفاده شود.

گیربکس حلزونی VF

گیربکس حلزونی VF یکی از پرتقاضاترین مدل‌های این دسته به‌شمار می‌آید. توان ایجاد گشتاور تا حدود 2500 نیوتن‌متر، طراحی جمع‌وجور و کارکرد بی‌صدا از ویژگی‌های اصلی گیربکس حلزونی VF هستند. از این گیربکس با عنوان گیربکس حلزونی دستی هم یاد می‌شود که در قسمت ورودی خود یا همان بخش اتصال به موتور دارای شافت است.

گیربکس حلزونی VF عمدتا در خطوط مونتاژ، صنایع غذایی و ماشین‌آلات انتقال مورد به‌کار می‌رود؛ یعنی دقیقا جاهایی که به عملکرد نرم و صدای کم نیاز است.

گیربکس حلزونی ترکیبی FC و MVF

این مدل از گیربکس‌های حلزونی ویژه شرایط کاری سخت طراحی شده است و توانایی تولید گشتاورهای بالا در دورهای پایین را دارد. همچنین مقاومت مکانیکی بالا و طول عمر قابل توجه از مهم‌ترین ویژگی‌های این مدل محسوب می‌شود. این نوع از گیربکس حلزونی با ورودی و خروجی هالو طراحی شده است و بدنه‌ای از جنس چدن دارد. صنایع معدنی، ماشین‌آلات راه‌سازی و کانوایرهای سنگین، بیشتر از گیربکس حلزونی ترکیبی FC و MVF استفاده می‌کنند.

گیربکس حلزونی ترکیبی VF و FC

گیربکس حلزونی ترکیبی VF و FC با بهره‌گیری از شافت ورودی و فلنج خروجی، مزایای هر دو مدل را هم‌زمان در اختیار کاربران قرار می‌دهد. افزایش کارایی، کاهش حجم سیستم و امکان نصب مستقیم بر الکتروموتور از مهم‌ترین ویژگی‌های این محصول عنوان شده است. این نوع گیربکس بیشتر در خطوط تولید پرسرعت و ماشین‌آلات صنعتی به‌کار می‌رود.

اجزای اصلی انواع گیربکس حلزونی

گیربکس‌های حلزونی از چند جزء مهم تشکیل شده‌اند که هماهنگی دقیق بین آن‌ها، عملکرد روان و طول عمر بالای دستگاه را تضمین می‌کند. این اجزا به شرح زیر هستند:

ماردون

قطعه‌ای استوانه‌ای با رزوه‌های خاص است که وظیفه انتقال حرکت از موتور به چرخ‌دهنده حلزونی را بر عهده دارد.

چرخ‌دنده حلزونی

این چرخ‌دنده از برنز و آلیاژ مقاوم ساخته می‌شود. درگیری دندانه‌های ماردون و چرخ‌دنده حلزونی باعث کاهش سرعت و افزایش گشتاور خواهد شد.

محفظه و شافت‌ها

شافت‌ها رابط میان چرخ‌دنده و دستگاه مصرف‌کننده نیرو هستند. بدنه گیربکس از چدن یا آلومینیوم ساخته می‌شود تا علاوه‌بر محافظت از اجزای داخلی، انتقال حرارت را هم بهبود ببخشد.

یاتاقان و آب‌بندها

یاتاقان‌ها مسئولیت کاهش اصطکاک و روان‌سازی حرکت را بر عهده دارند و آب‌بندها (Seals) هم مانع از نشت روغن می‌شوند و از ورود آلودگی به داخل گیربکس جلوگیری می‌کنند.

بهترین نوع گیربکس حلزونی را از نامیک سنتر خریداری کنید

انتخاب درست از میان انواع گیربکس حلزونی می‌تواند از استهلاک زودرس قطعات جلوگیری کند و بازدهی سیستم‌های صنعتی را افزایش دهد. این گیربکس‌ها در مدل‌های متنوعی عرضه می‌شوند که هر کدام مزایای خاصی مانند راندمان بالا، گشتاور قابل توجه یا طراحی فشرده دارند.

نامیک سنتر به‌عنوان مرجع تخصصی در این حوزه، علاوه‌بر ارائه مشاوره فنی، شرایط خرید گیربکس حلزونی با بهترین کیفیت و قیمت را هم فراهم کرده است. صنایع مختلف می‌توانند برای انتخاب بهینه و دسترسی به محصولات معتبر، به خدمات تخصصی این مجموعه اعتماد کنند.
